手拉葫蘆限載結構分析
手拉葫蘆限載結構分析
編輯:北京凌鷹起重 瀏覽:4546 時間:2016-08-19
手動葫蘆基本上都采用摩擦打滑的限載原理,當載荷力矩大于摩擦力矩時起升失效,也有一些國外的手扳葫蘆采用超載時手扳力超過限制值導致手柄彎曲的間接形式,但因操作方式不同不適用于手拉葫蘆。

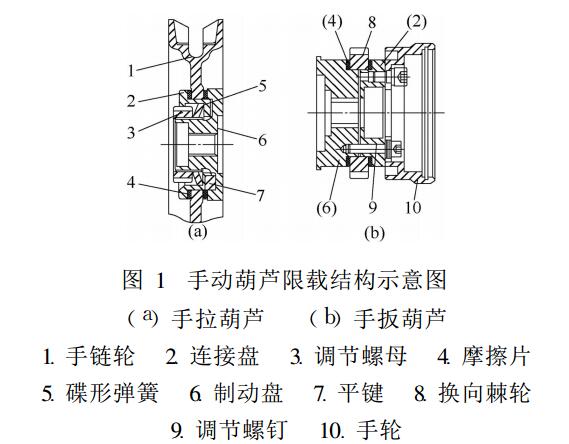

根據摩擦打滑原理也有很多不同的設計,如:按摩擦面接觸方式有金屬面間直接接觸、金屬面通過摩擦片接觸;按壓緊方式有通過緊固件直接平面壓緊,通過錐面楔緊;采用1個螺母調節或采用3個螺釘分別調節等,圖1是效果及工藝性較好的 1種典型結構。
圖1中,摩擦片采用了銅纖維樹脂以提高摩擦系數、增加摩擦穩定性,同時作為主要易損件的摩擦片要求更換方便利于維修,手拉葫蘆采用了1個調節螺母擰緊能保證整個接觸面受力均勻,相比之下手扳葫蘆由于結構的限制采用3個螺釘,操作方便但要求均勻調節。顯然,摩擦傳遞力矩的大小在接觸面積確定情況下取決于各接觸面的接觸性能及緊固力,因此試驗中為保證達到正確、穩定的限載值就必須了解材質的使用特性及找到恰當的試驗方法。
