常見的鋼絲繩電動葫蘆的幾種型式
常見的鋼絲繩電動葫蘆的幾種型式
編輯:北京凌鷹起重 瀏覽:4458 時間:2018-03-08
鋼絲繩電動葫蘆使用較為普遍，取物裝置以吊鉤多，也可以在吊鉤上裝起重電磁鐵。鋼絲繩電動葫蘆除一般用途外，還有防爆、防腐及冶金、船用等專用的，電動葫蘆多數采用地面操縱的控制方式或有線、無線遙控。
鋼絲繩電動葫蘆可分為以下幾種型式：

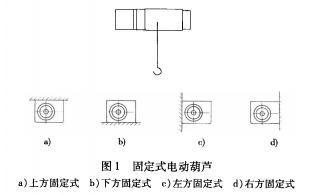

(1)固定式無運行機構、固定使用的電動葫蘆，按其安裝方式不同(即座腳在上、下、左、右位置的不同)可分圖1所示四種類型。
(2)單軌小車式具有運行機構，以單軌下翼緣作為運行軌道的電動葫蘆。根據總體布置的結構形式和運行機構驅動方式又可分為標準建筑高度和低建筑高度兩種。
①標準建筑高度單軌小車式電動葫蘆的起升機構布置在運行小車的下面，運行軌道只有一條，根據運行軌道的形式和運行機構的驅動方式又分為以下幾種型式：直線型軌道、剛性連接的手拉小車式電動葫蘆；曲線型軌道、鉸接連接的手拉小車式電動葫蘆；直線型軌道、剛性連接的鏈輪小車式電動葫蘆；
曲線型軌道、鉸接連接的鏈輪小車式電動葫蘆；直線型軌道、剛性連接的電動小車式電動葫蘆；曲線型軌道、鉸接連接的電動小車式電動葫蘆。
②低建筑高度的單軌小車電動葫蘆的起升機構和配重裝置分別布置在運行小車的兩側，并根據運行軌道形式和運行機構驅動方式，又可分為以下幾種型式：
直線型軌道、剛性連接的手拉小車式電動葫蘆；曲線型軌道、鉸接連接的手拉小車式電動葫蘆；直線型軌道、剛性連接的鏈輪小車式電動葫蘆；曲線型軌道、鉸接連接的鏈輪小車式電動葫蘆；直線型軌道、剛性連接的電動小車式電動葫蘆；曲線型軌道、鉸接連接的電動小車式電動葫蘆。

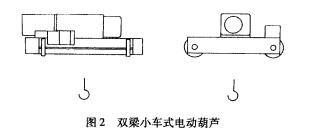

③雙梁小車式由一臺固定式電動葫蘆和一雙軌型小車組成，該葫蘆小車沿雙梁上的兩條軌道運行(見圖2)。
④單主梁角形小車式由一臺固定式電動葫蘆和一角形電動小車組成。該小車沿安裝在單主梁橋架上的軌道運行(見圖3)。
