電動葫蘆故障分析之按上升和下降按鈕時失靈，但左右行走正常
電動葫蘆故障分析之按上升和下降按鈕時失靈，但左右行走正常
編輯:北京凌鷹起重 瀏覽:8091 時間:2019-01-18
在按動電動葫蘆的上升和下降按鈕時，有時能正常地上升或下降，有時又不能上升或下降，電動葫蘆的左右運動沒有異常。
在按動電動葫蘆的上升和下降按鈕時，有時能正常地上升或下降，有時又不能上升或下降，電動葫蘆的左右運動沒有異常。
左右運動電動機正常，說明通過電纜提供的三相電源應該沒有問題。按上升或香江按鈕時，在不能上升或下降的時候，設在上方的電氣控制箱內仍有電器動作的聲音，從這一點說明按鈕與電纜線路沒有問題，并且繼電氣能正常地閉合。在按上升或下降的按鈕后，用鉗形電流表電纜的三相電流，三相的電流大大超過了額定電流，說明控制上升和下降的電動機有堵轉的現象。懷疑最大的可能是傳動機械卡是或電動機軸承問題。登高后，讓操作人員按上升或下降的按鈕，以便通過聲響來判斷故障的部位。發現正常上升或下降時候和不正常時上升和下降時的聲音不一樣，回想正常時在按按鈕的瞬間，有較大的響聲；而現在在按按鈕的瞬間，只有繼電器閉合的聲音，為什么聲音會不一樣呢？是什么地方不一樣呢？這時突然想到，還沒有檢查離合器。打開電動葫蘆后蓋，在按按鈕進行觀察，正常時在按上升或下降按鈕時離合器應該動作，但現在按上升或下降按鈕時離合器好像很無力，可以判斷是離合器部分的故障，檢查離合器的3個線圈發現，有一個線圈的中點接線，因機械力而拉出來了，有時候接觸了有時沒有接觸，如圖2所示。

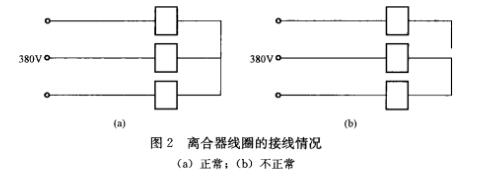

從圖2（a）可以看出，正常的情況下，3個線圈的電壓都是220V，3個線圈都能正常地吸合，離合器也能正常的離合，上升和下降時電動機能正常地工作，但在有一個線圈的一端脫離中點后，中點就不存在了，見圖2（b）。3個線圈中，一個線圈沒有電壓，另兩個線圈的電壓為380/2V=190V，每個線圈雖說有190V，但這兩個線圈是串聯的，不能保證兩個線圈的阻抗是相等的，這時3個線圈都不可能正常地工作，造成了離合器不能正常地勤離合。離合器的工作不正常，就造成了電動葫蘆上升和下降時的阻力增大，電動機就不能正常的工作工作，電動葫蘆就不可能正常的上升和下降了。
離合器的3個線圈的電壓是220V的，但是其原先的三尾端相連的星形接法，并不能保證每個線圈的阻抗相等。為確保3個線圈能同時吸合，對離合器線圈電路進行了改進，另外增加了一根零線，保證每個線圈同時提供220V的電源。
對于三相電源中點的連接，如果是電感性的負載，最好要慎重，因電磁性負載的阻抗分為兩個部分，一根是線圈的感抗，另一個是線圈的電阻，這點和電阻性的負載是不一樣的，再有就是在震動加大的場合，接線時要采用必要的防震措施，以保證線路接頭的連接可靠。
