一種新型電動葫蘆防墜落安全保護裝置
一種新型電動葫蘆防墜落安全保護裝置
編輯:北京凌鷹起重 瀏覽:13311 時間:2014-11-14

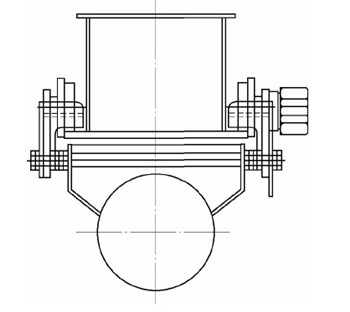

電動葫蘆起重機因其結構簡單，成本較低，使用靈活，廣泛用于工廠、倉庫、建筑、市政等場地電動葫蘆的起重噸位一般大為 16t;主要有電動單梁起重機、電動葫蘆門式起重機和電動葫蘆起重機，電動葫蘆運行在主梁的軌道上，主梁分2種形式，一種主梁為箱形如圖1所示。

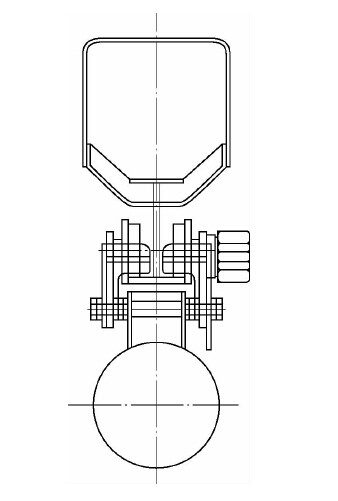

電動葫蘆的軌道為主梁下蓋板的翼緣邊，電動葫蘆2運行機構之間的連接銷軸較長、另一種主梁為U形梁，電動葫蘆的軌道為 U形梁下部的工字鋼，連接銷軸較短，如圖2所示。
由圖1和圖2可知，電動葫蘆懸掛在主梁軌道上，通過主、被動輪在軌道上運行，電動葫蘆吊鉤上的重力經鋼絲繩、卷筒、連接銷軸、主被動輪作用在主梁的軌道上，行走輪輪面至少2/3以上作用在軌道上，行走輪與軌道間隙單邊不大于3-55mm，總間隙不大于 10mm，主、被動輪與軌道間的間隙通過連接銷軸之間的墊片調整、但是，這種安裝方式不能有效地防止電動葫蘆行走輪脫軌一旦電動葫蘆斜拉作業，在重力作用下，使其排繩器"鋼絲繩損傷，嚴重情況下報廢’若斜拉角度較大，行走輪軸松脫、斷裂或行走輪與軌道間隙過大，懸掛于起重機主梁下緣軌道上的電動葫蘆在重物作用下極易脫軌墜落，存在極大安全隱患、當葫蘆運行至軌道兩端時，行走輪與安裝在軌道兩端的緩沖器碰撞，存在爬上緩沖器的可能，導致行走輪與軌道間隙過大，致使電動葫蘆墜落。
電動葫蘆起重機主要配置的是手柄操作，歪拉斜吊、違規作業時有發生，不僅增加電機能耗，損壞起重機的起升機構，甚至造成電動葫蘆墜落事故，現介紹一種新型的電動葫蘆防墜落安全保護裝置。
